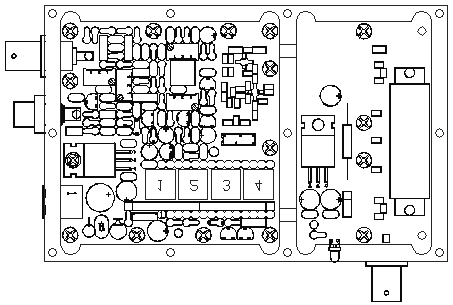

MODULO VIDEO-AUDIO MODULATORE MTV2500

MTV2500 è un modulatore FM video con canale audio ausiliario, funzionante nella gamma di frequenza da 1000 MHz a 2700 MHz in diverse sottogamme di 100-200 MHz ciascuna.
La potenza R.F. va da 0,6 W a 1,5 W in funzione della sottogamma di frequenza scelta.
L'impostazione della frequenza è a passi di 1 MHz e può essere fatta dall'esterno con un cacciavite agendo su 4 commutatori rotativi decimali (migliaia, centinaia, decine, unità).
La frequenza portante è generata con l'ausilio di un VCO in fondamentale agganciato tramite un PLL a un quarzo di riferimento, un microprocessore gestisce il PLL e l'impostazione della frequenza di funzionamento.
Il segnale video in ingresso, sommato alla sottoportante audio, va a modulare in frequenza il VCO. L'oscillatore della sottoportante audio é di tipo libero con compensazione in temperatura. Si può effettuare una regolazione fine del livello, della frequenza e del filtro sulla sottoportante audio con regolazioni interne.
Il modulatore MTV2500 accetta all'ingresso segnali video composito 1 Vpp su 75 Ohm, B/N o colori, ed è ottimizzato per funzionare con il demodulatore RV2000A, i risultati migliori si ottengono, con preenfasi esclusa e sottoportante audio a 7,5 MHz. Si può impostare, a richiesta, la sottoportante audio a 5,5 MHz con dei ponticelli interni per rendere compatibile il modulatore MTV2500 con i demodulatori meno recenti.
Senza l'utilizzo della preenfasi la qualità del segnale video è visibilmente migliore.
L'ingresso audio è selezionabile, con dei ponticelli interni, su LINE per i segnali ad alto livello o su MIC per una capsula microfonica preamplificata tipo ELECTRET a 2 fili a cui viene fornita anche l'alimentazione.
Oltre all'impostazione della frequenza di funzionamento, dall'esterno sono accessibili la regolazione della deviazione della frequenza portante, BB VIDEO LEV, che consente di variare il livello video che poi verrà demodulato e il livello del segnale audio, AUDIO LEV, che modula la sottoportante audio.
I moduli di potenza R.F. e i VCO sono a larga banda quindi, spostando la frequenza di funzionamento all'interno della sottogamma scelta, non sono necessarie particolari tarature, può essere necessario solo un'aggiustamento del livello video con il trimmer regolabile dall'esterno BB VIDEO LEV.
L'alimentazione va da 11 a 15 Vcc con consumo massimo di 0,8 A , il modulo è protetto contro le inversioni di polarità e sopra i 15 V un circuito interrompe l'alimentazione allo stadio finale R.F..
Durante il funzionamento viene dissipato calore per circa 8-10 W, bisogna prevedere quindi la possibilità di far circolare l'aria attorno alle alette del dissipatore in dotazione, senza chiudere il modulo in scatole di piccole dimensioni o prevedendo la ventilazione forzata.
