MODULO VIDEO-AUDIO MODULATORE MTX300
| Frequenza di funzionamento | 16 canali
spaziati 4 MHz impostabili con commutatore esadecimale (16 pos.) esterno canale 0 = 320 MHz, canale F = 380 MHz |
| Stabilita' in frequenza | +/- 50KHz |
| Potenza di uscita | 300mW +/- 1dB |
| Deviazione portante video | +/- 4MHz (modulazione in frequenza) |
| Ingresso video | 1 Vpp su 75 Ohm (senza preenfasi) |
| Banda passante video | 50 Hz - 5 MHz +0 /-2 dB |
| Sottoportante audio | 5,5 MHz (7,5 MHz a richiesta) |
| Deviazione sottoportante audio | +/- 50 KHz (modulazione in frequenza) |
| Banda passante audio | 50 - 10.000 Hz +/-3 dB (con preenfasi) |

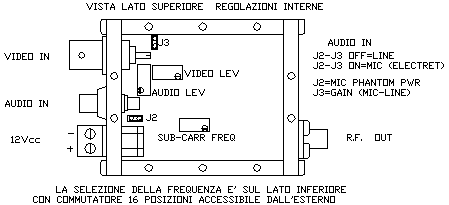

| Ingresso audio | MIC per
microfono "electret" LINE 100mV - 2V su 5KOhm commutazione con ponticelli interni |
| Alimentazione | 11-14 Vcc |
| Assorbimento | 220 mA |
| Dimensioni(mm) | 52x64x23 (LxHxP) connettori esclusi |
| Peso | 150 g |
| Temperatura di funzionamento | da 0°C a +50°C |
| Connettore RF | SMA femmina |
| Connettore video | BNC femmina |
| Connettore audio | PIN RCA femmina |
| Connettore alimentazione | MORSETTO a vite estraibile 2 poli |
| Costruzione | in alluminio
: scatola spessore 5mm coperchio superiore e inferiore 1,5mm trattamento alodyne giallo. |
