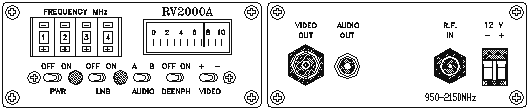

MODULO VIDEO-AUDIO DEMODULATORE RV 2000A

Gamma di frequenza 950 MHz - 2150 MHz
2151 MHz - 2700 MHz
con convertitore esterno (LNB) O.L. = 3650 MHz
Passi programmazione 1 MHz con selettori digitali
Figura di rumore 10 dB
Impedenza di ingresso 75 Ohm connettore F femmina
Larghezza di banda I.F. 27 MHz con filtro SAW a 479,5 MHz
Deviazione portante video +/- 4 MHz nominale max. +/- 8 MHz
polarita' di mod. positiva o negativa
con commutatore VIDEO +/-
Uscita video 1 Vpp su 75 Ohm connettore BNC femmina
Deenfasi standard C.C.I.R. inseribile con
commutatore DEENPH OFF/ON
Banda passante video 50 Hz - 6 MHz +/- 1 dB con audio 7,5MHz
50 Hz - 5 MHz +/- 2 dB con audio 5,5MHz
Guadagno differenziale +/- 4 %
Fase differenziale +/- 4°
Rapporto segnale/disturbo > 40 dB (deviazione +/- 4 MHz livello ingresso RF -50 dBm)
Sottoportante audio A = 5,5MHz
B = 7,5MHz
con commutatore AUDIO A/B
Deviazione sottoportante audio +/- 50 KHz
Deenfasi audio 50 microsecondi
Banda passante audio 50 - 15.000 Hz +/- 3 dB
Uscita audio 0 dBm su 1KOhm connettore RCA femmina
Rapporto segnale/disturbo > 45 dB
Alimentazione 12 V +/- 0,5 V stabilizzata morsetto a vite staccabile
Assorbimento 400 mA max.
Dimensioni 103 x 42 x 168 mm
Peso 500 g
Temperatura di funzionamento da 0°C a +45°C
Indicatore segnale R.F. fondoscala -30dBm dinamica 35-40 dB
Alimentazione LNB 12V - 250 mA con interruttore LNB ON/OFF
